西门子S7-200 CN/SMART解密软件使用说明

开发背景：
着重为西门子S7-200CN解密而设计，也支持SMART系列！虽然还是未能实现2.0以上版本的PPI密码直读，但是具有西门子官方软件也不具备的内存备份功能，还可以探测解密时所需的plc的版本号、加密等级、地址、通讯速率等，无需使用其他工具，一站搞定！带有地址搜索功能，支持多站解密，利用《地址搜索》可以找到网络内的所有plc，可以逐个解密，逐个显示出密码。
解密范围：
现在基本可以确定PPI协议所能破解的西门子S7-200PLC的范围：2.00版以下的（这种PLC最高只有3级加密功能），通过本软件就可以轻松破解。2.00版以上的（这类PLC具备4级加密功能,常见版本为2.01），只有拆机解密，迄今为止还没有更好的办法！那么正好是2.00版的呢？能解吗？这个就看运气了！关于版本号，你通过本软件就可以探测到。关于如何拆机的说明请点击看这里！
使用方法：

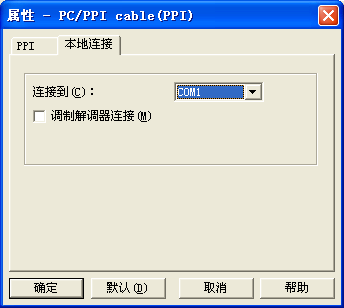

本软件是通过电脑的COM口RS232通讯口，利用西门子公司尚未公开的PPI协议来解密的。如果您的电脑没有COM口，也可以使用USB-232转换器。但是你必须使用兼容西门子的PPI电缆，或者市售232－485转换器，再者就是本站的西门子自制电缆，电缆制作图请看下图。详细的制作方法请点击这里! 如果您的PLC通讯波特率为187.5Kbps，那么必须使用标准的西门子 6ES7 901-3CB30-0XA0 型号的通讯电缆，纯USB PPI电缆暂时不支持。点击你的电脑的属性－硬件管理－COM选项，看看COM口的编号。如果您的电脑硬件管理器里面没有COM口号，那么只有放弃，无可救药啦！解密时选择正确的COM端口号，如果出现连接错误请检查硬件连接，还不行就要做地址搜索了，搜索完成如果找到地址，探测一下PLC的信息，就可以用了。编程软件的设置如下图:

通讯错误问题：
关于错误的原因系统会弹出对话框。第一种就是 8002 错误 ，这是未找到COM端口的错误，如果您使用的电脑并没有COM口，那么这个问题就经常出现，看看您电脑的设备管理器里COM端口号是多少，如果有COM口,然而软件搜不到,说明被其他软件占用中,关闭其他软件重新打开即可,如果设备管理器里根本没有COM口,请放弃使用本软件。总结：8002端口未找到。
下一个就是 8005错误，这个问题您的电脑也会弹出明确的错误原因，意思是说端口已被占用，你在打开这个软件之前，已经打开了占用这个端口的其他软件，比如编程软件，一个串口不可能同时被两个软件使用的。如果你先打开了解密软件，您的编程软件也用不了啦。总结：8005端口被占用。
再一个就是 “Mscomm32.ocx”错误和COMDLG32.OCX错误，这个你要是搞不定说明你从未搞过解密，是第一次， 还是多学习一下看看这里吧！！

内存读取功能：
这是绝无仅有的，至今还没有发现任何一款能够备份S7-200 PLC内存的软件。我们使用的主流PLC比如三菱、松下、欧姆龙等等都有内存读取备份的功能，但是唯独西门子200PLC没有。不但没有，最近发行的SMART系列PLC还极力避免用户读取内存数据。 使用方法：正常链接后，软件会自动选择正确的数据范围，点击《内存备份》数据便会自动上载，无需手动选择。如果在win11系统中不能打开Excel，那么请右键点击本软件，进入-属性-兼容性-以管理员身份运行此程序，打勾。注意：内存备份前最好把PLC置于STOP状态，然后断电重启，然后再读取。为什么这么做？因为这样可以避免读取一些无用的非掉电保持数据。

关于内存选择范围详细说明： 内存数据是可以在加密状态直接读取的，读取时请选择正确的内存地址范围，内存位置超出S7-200 CPU的允许范围，您会收到一则错误数据。

数据写入：
点击《内存写入》，软件越来越智能，现在的版本支持Excle文档数据的自动识别和写入，您也可以复制您刚才备份的Excle文件内容，粘贴到编程软件的状态表里面，用编程软件写入。另外，如果您打开一个226的内存写入一个222的PLC，由于内存容量的不同，请参照上面表格，删除超出容量范围的数据再写入。数据写入最好把PLC置于STOP状态。

清空PLC:
这个功能也是应网友的要求制作的。有些网友反映，自己做实验加密的plc想清除重做，但是提示要输入密码，又忘记了密码，所以工作就没办法做了。有了这个工具可以跳过密码，直接清除plc的所有内存以及程序块、数据块、系统块，非常方便。点击本按钮会提示您风险并要求您二次确认才会清空PLC，不用担心误操作。

项目密码读取：
不仅可以破解200CN系列的项目密码,还可以破解SMART系列，点击选择文件路径，直接显示密码，项目密码形同虚设。注意是程序文件的项目密码，不是PLC上传下载程序的系统密码，要区分。不了解什么是项目密码的多查手册了解一下。

西门子S7-200解密.zip (23.7KB)
